انواع فیوز الکترونیکی و تفاوت آنها

تصور کنید دستگاه گران‌قیمت شما ناگهان خاموش می‌شود. اولین نگرانی، سوختن برد اصلی است. اما گاهی اوقات، مشکل از یک قطعه بسیار کوچک و ارزان است که برای همین فداکاری طراحی شده. فیوزها، این قطعات حفاظتی، در سکوت از تجهیزات ما در برابر جریان‌های مخرب محافظت می‌کنند. درک تفاوت‌های آنها، به خصوص بین مدل‌های رایج مانند فیوز شیشه ای و گچی، برای هر کسی که با الکترونیک سر و کار دارد، ضروری است. این مطلب به شما کمک می‌کند تا انتخاب درستی برای حفظ ایمنی مدارات خود داشته باشید.

فیوز الکترونیکی چیست و چرا اهمیت دارد

فیوز الکترونیکی در ساده‌ترین تعریف، یک قطعه حفاظتی است. وظیفه اصلی آن قطع کردن مسیر جریان الکتریکی در زمانی است که جریان از حد مجاز فراتر برود. این قطعه شامل یک سیم فلزی نازک است که درون یک محفظه نارسانا قرار گرفته. این سیم به گونه‌ای طراحی شده که در برابر عبور جریان عادی مقاومت نکند، اما به محض وقوع اتصال کوتاه یا اضافه بار (Overcurrent)، ذوب شده و مدار را باز می‌کند.

اهمیت این قطعه کوچک در فداکاری آن است. فیوز عمدا به عنوان ضعیف‌ترین حلقه در مدار طراحی میشود. وقتی یک مشکل جدی در برق‌رسانی رخ می‌دهد، این فیوز است که می‌سوزد و ارتباط را قطع می‌کند، پیش از آنکه جریان مخرب بتواند به قطعات گران‌تر مانند پردازنده‌ها، ترانزیستورها یا بردهای اصلی آسیب برساند. در حقیقت، سوختن فیوز یک نشانه خوب است؛ نشان می‌دهد که قطعه کار خود را به درستی انجام داده و از یک فاجعه بزرگتر جلوگیری کرده است.

بررسی تفاوت فیوز شیشه ای و فیوز گچی

در نگاه اول، واضح‌ترین تفاوت این دو فیوز در ظاهر آن‌هاست. فیوز شیشه‌ای بدنه‌ای شفاف دارد که به شما اجازه می‌دهد سیم داخلی را به راحتی ببینید. در مقابل، فیوز گچی (که اغلب به آن فیوز سرامیکی هم گفته می‌شود) بدنه‌ای مات و غیرشفاف دارد. اما تفاوت اصلی و فنی این دو، بسیار عمیق‌تر از ظاهرشان است و مستقیما به ایمنی مربوط می‌شود.

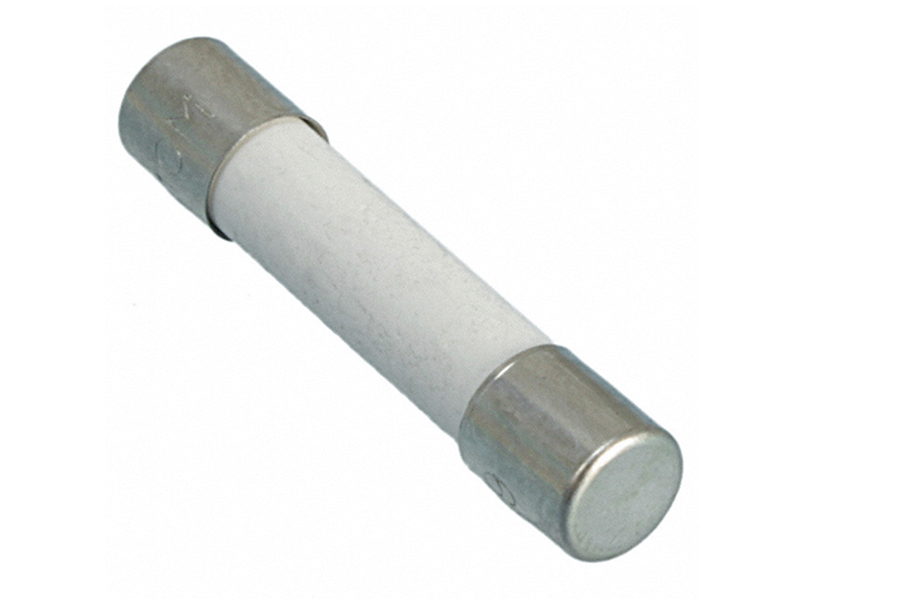

فیوزهای گچی معمولا با پودر سیلیس (شن بسیار ریز) پر شده‌اند. اما چرا؟ زمانی که یک فیوز به دلیل اتصال کوتاه بسیار شدید می‌سوزد، ممکن است یک قوس الکتریکی (Arc) ایجاد شود یا حتی بدنه فیوز منفجر شود. پودر سیلیس داخل فیوز گچی، این قوس الکتریکی را خفه می‌کند، حرارت را جذب کرده و مانع از پاشیدگی و آتش‌سوزی می‌شود. این ویژگی، قدرت قطع (Breaking Capacity) نام دارد. فیوزهای گچی قدرت قطع بسیار بالایی دارند و برای مداراتی که با ولتاژ و جریان بالا (مانند برق شهری یا تجهیزات صنعتی) کار می‌کنند، ساخته شده‌اند.

فیوزهای شیشه‌ای فاقد این ماده پرکننده هستند و قدرت قطع پایین‌تری دارند. آن‌ها برای مدارات با انرژی پایین‌تر طراحی شده‌اند. این تفاوت در ساختار، طبیعتا بر قیمت فیوز گچی نیز تاثیرگذار است؛ گرچه این تفاوت هزینه در مقابل ایمنی که فراهم می‌کنند، کاملا قابل توجیه است.

در جدول زیر این تفاوت‌ها به طور خلاصه آمده است:

چه زمانی باید فیوز شیشه ای را انتخاب کرد

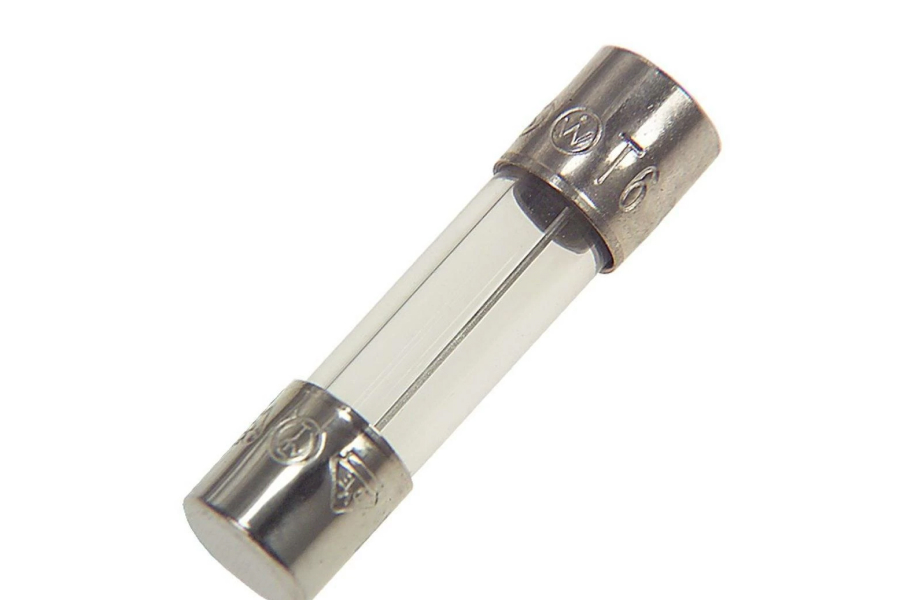

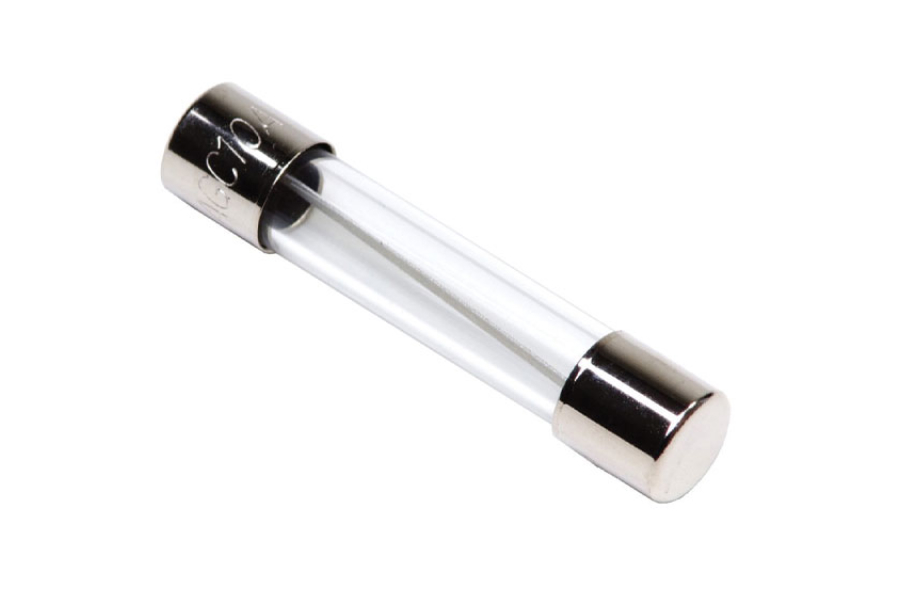

فیوزهای شیشه‌ای به دلیل ساختار ساده‌تر و قیمت تمام‌شده پایین‌تر، در بسیاری از دستگاه‌های الکترونیکی روزمره یافت می‌شوند. بزرگترین مزیت آن‌ها، قابلیت بازرسی چشمی است. شما می‌توانید با یک نگاه ساده به داخل بدنه شفاف، تشخیص دهید که آیا سیم داخلی سالم است یا قطع شده (سوخته). این ویژگی عیب‌یابی را بسیار سریع می‌کند.

این نوع فیوز برای استفاده در مدارات کم‌مصرف و دستگاه‌هایی که احتمال بروز خطاهای با انرژی بسیار بالا در آن‌ها کم است، گزینه‌ای کاملا مناسب محسوب می‌شود. لوازمی مانند شارژرهای موبایل، آداپتورها، بردهای داخلی تلویزیون‌ها، سیستم‌های روشنایی و اسباب‌بازی‌های الکترونیکی، همگی از این نوع فیوزها استفاده می‌کنند.

در زمان خرید فیوز شیشه ای برای جایگزینی، باید بسیار دقت کنید. صرفا یکسان بودن اندازه فیزیکی کافی نیست. دو پارامتر مهم یعنی ولتاژ نامی و جریان نامی (آمپر) باید دقیقا با فیوز اصلی یکسان باشند. استفاده از فیوز با آمپر بالاتر از مقدار مشخصشده توسط سازنده، عملا حفاظت دستگاه را از بین می‌برد و می‌تواند منجر به آسیب دائمی یا آتش‌سوزی شود.

موارد مهم در انتخاب یک فیوز استاندارد

انتخاب فیوز مناسب، فراتر از تصمیم‌گیری بین شیشه‌ای یا گچی است. برای اطمینان از حفاظت صحیح، باید به چندین پارامتر فنی توجه کرد. انتخاب اشتباه می‌تواند باعث شود فیوز بدون دلیل بسوزد (Nuisance Blow) یا بدتر از آن، در زمان خطر واقعی، عمل نکند.

علاوه بر خود فیوز، محل قرارگیری آن نیز مهم است. استفاده از یک جا فیوزی با قیمت مناسب و البته کیفیت ساخت بالا، اهمیت زیادی دارد. یک جا فیوزی بی‌کیفیت یا شل، می‌تواند باعث ایجاد مقاومت اضافی، گرم شدن بیش از حد و حتی ذوب شدن پلاستیک شود که خود این مسئله می‌تواند خطرآفرین باشد. اتصال باید محکم و مطمئن باشد تا فیوز بتواند وظیفه خود را به درستی انجام دهد.

در اینجا به چند مورد اساسی برای انتخاب یک فیوز استاندارد اشاره می‌کنیم:

• جریان نامی (Amperage): این عدد نشان‌دهنده حداکثر جریانی است که فیوز می‌تواند به طور مداوم و بدون سوختن، از خود عبور دهد.
• ولتاژ نامی (Voltage): این ولتاژ، حداکثر ولتاژی است که فیوز پس از سوختن می‌تواند به طور ایمن در برابر آن مقاومت کند و مدار را قطع نگه دارد.
• سرعت عمل کرد (Time-Current Characteristic): فیوزها از نظر سرعت واکنش متفاوت‌اند. فیوزهای تندکار (Fast-Blow یا F) به سرعت به اضافه جریان واکنش نشان می‌دهند. در مقابل، فیوزهای کندکار (Slow-Blow یا T) طوری طراحی شده‌اند که جریان‌های هجومی و کوتاه‌مدت (مانند جریان راه‌اندازی موتورها) را تحمل کنند و فقط در صورت تداوم اضافه بار بسوزند.
• قدرت قطع (Breaking Capacity): همانطور که پیشتر گفته شد، این پارامتر نشان می‌دهد فیوز تا چه حد می‌تواند جریان اتصال کوتاه شدید را بدون منفجر شدن، مهار کند.

در جدول زیر، برخی از کدهای رایج سرعت فیوز آمده است:

جمع بندی

انتخاب یک فیوز، گرچه ساده به نظر می‌رسد، اما یک تصمیم فنی مهم برای سلامت دستگاه‌های الکترونیکی است. تفاوت اصلی بین یک فیوز شیشه ای و گچی در قدرت قطع آنها نهفته است و انتخاب اشتباه می‌تواند حفاظت دستگاه را به خطر بیندازد. همیشه مشخصات فنی، از جمله آمپر، ولتاژ و سرعت عملکرد را با نیاز مدار خود تطبیق دهید. به یاد داشته باشید که این قطعه کوچک و ارزان، اولین و مهم‌ترین خط دفاعی تجهیزات گران‌قیمت شما در برابر حوادث الکتریکی است.
