علت مات شدن محل لحیم چیست؟ بررسی کامل دلایل، روش تشخیص و راهکارهای جلوگیری از لحیم مات

یکی از مشکلاتی که بسیاری از افراد هنگام لحیم‌کاری با آن روبه‌رو می‌شوند، مات شدن محل لحیم پس از سرد شدن قلع است. بسیاری از تعمیرکاران و علاقه‌مندان به الکترونیک این سؤال را مطرح می‌کنند که علت مات شدن محل لحیم چیست و آیا این موضوع همیشه نشان‌دهنده وجود مشکل در اتصال است یا خیر. در بسیاری از موارد، ظاهر مات محل لحیم می‌تواند نشانه کیفیت پایین اتصال، ایجاد لحیم سرد یا استفاده نادرست از تجهیزات باشد؛ اما همیشه این‌گونه نیست و برای تشخیص صحیح باید عوامل مختلفی را بررسی کرد.

ظاهر محل لحیم یکی از اولین مواردی است که تعمیرکار هنگام بررسی یک برد به آن توجه می‌کند. یک اتصال سالم معمولاً سطحی یکنواخت، تمیز و متناسب با نوع آلیاژ مورد استفاده دارد. اگر قلع به‌صورت گلوله‌ای باقی بماند، روی سطح پخش نشود، ترک داشته باشد یا پس از سرد شدن بافتی زبر و غیرعادی پیدا کند، بهتر است علت آن بررسی شود. گاهی این وضعیت فقط یک مسئله ظاهری است، اما در برخی شرایط می‌تواند نشان‌دهنده اتصال مکانیکی یا الکتریکی نامناسب باشد.

کیفیت سیم لحیم آساهی ، دمای هویه، تمیزی سطح برد، نوع فلاکس و حتی نحوه سرد شدن قلع همگی در ظاهر نهایی محل لحیم تأثیر دارند. اگر از تجهیزات استاندارد و بهترین سیم لحیم برای تعمیرات استفاده شود و اصول لحیم‌کاری رعایت گردد، معمولاً اتصال ایجاد شده سطحی صاف، یکنواخت و نسبتاً براق خواهد داشت. در ادامه مهم‌ترین دلایل مات شدن محل لحیم، روش تشخیص آن، اشتباهات رایج و راهکارهای جلوگیری از این مشکل را بررسی می‌کنیم.

چرا کیفیت ظاهری محل لحیم در تعمیرات الکترونیکی اهمیت زیادی دارد؟

ظاهر محل لحیم تنها یک موضوع ظاهری نیست، بلکه می‌تواند اطلاعات ارزشمندی درباره کیفیت اتصال ارائه دهد. یک اتصال مناسب باید علاوه بر استحکام مکانیکی، رسانایی الکتریکی بالایی نیز داشته باشد. در بسیاری از مواقع، لحیمی که ظاهری مات، زبر یا ترک‌خورده دارد، ممکن است در برابر لرزش یا عبور جریان الکتریکی عملکرد مطلوبی نداشته باشد.

البته باید توجه داشت که مات بودن سطح لحیم به‌تنهایی دلیل قطعی برای خراب بودن اتصال نیست. نوع آلیاژ یکی از مهم‌ترین مواردی است که باید هنگام بررسی ظاهر لحیم در نظر گرفته شود. به‌عنوان مثال، بسیاری از آلیاژهای بدون سرب پس از سرد شدن نسبت به آلیاژهای سنتی سرب‌دار ظاهر مات‌تری دارند. بنابراین اگر تنها بر اساس براق یا مات بودن سطح قلع درباره کیفیت اتصال قضاوت کنیم، ممکن است به نتیجه اشتباهی برسیم.

برای ارزیابی یک اتصال بهتر است چند عامل هم‌زمان بررسی شود. شکل اتصال، میزان پخش شدن قلع، پوشش مناسب پایه قطعه، استحکام مکانیکی، وجود یا نبود ترک، عملکرد الکتریکی و نحوه قرارگیری قلع روی پدهای برد همگی اهمیت دارند. اگر اتصال از نظر مکانیکی محکم باشد و مدار نیز عملکرد صحیحی داشته باشد، مات بودن جزئی سطح در یک آلیاژ خاص لزوماً مشکل محسوب نمی‌شود.

در مقابل، اگر محل لحیم علاوه بر مات بودن دارای ترک، حفره، سطح دانه‌دانه، شکل نامناسب یا اتصال ضعیف باشد، احتمال وجود مشکل بیشتر است. به همین دلیل تعمیرکار حرفه‌ای معمولاً ظاهر اتصال را در کنار سایر نشانه‌ها بررسی می‌کند.

سیم لحیم چیست و چه نقشی در ایجاد یک اتصال استاندارد و بادوام دارد؟

سیم لحیم یک آلیاژ فلزی است که برای ایجاد اتصال بین قطعات الکترونیکی و برد مدار چاپی استفاده می‌شود. این سیم هنگام گرم شدن توسط هویه ذوب شده و پس از سرد شدن، اتصال مکانیکی و الکتریکی محکمی ایجاد می‌کند. کیفیت این اتصال تا حد زیادی به نوع سیم لحیم، ترکیب آلیاژ، میزان فلاکس و روش صحیح لحیم‌کاری بستگی دارد.

سیم لحیم در قطرهای مختلف تولید می‌شود و انتخاب قطر مناسب به نوع کاری که انجام می‌دهید وابسته است. برای قطعات بزرگ‌تر و اتصالاتی که به مقدار بیشتری قلع نیاز دارند، استفاده از سیم ضخیم‌تر می‌تواند مناسب باشد. در مقابل، هنگام تعمیر بردهای ظریف و قطعات SMD، سیم لحیم نازک کنترل بیشتری به تعمیرکار می‌دهد و احتمال استفاده بیش از اندازه از قلع را کاهش می‌دهد.

یکی دیگر از نکات مهم، وجود فلاکس در مغزی سیم لحیم است. سیم‌های لحیم فلاکس‌دار باعث می‌شوند هنگام گرم شدن، مواد فعال‌کننده موجود در سیم به حذف اکسیدها و بهبود خیس‌شوندگی سطح کمک کنند. در نتیجه قلع راحت‌تر روی پد و پایه قطعه پخش می‌شود و اتصال منظم‌تری شکل می‌گیرد.

اگر سیم لحیم به‌درستی انتخاب نشده باشد، حتی استفاده از هویه حرفه‌ای نیز الزاماً نتیجه مطلوبی ایجاد نمی‌کند. بنابراین هنگام بررسی علت مات شدن محل لحیم باید کیفیت سیم مصرفی نیز در نظر گرفته شود.

مواد تشکیل دهنده سیم لحیم و تأثیر آن بر کیفیت و براق بودن محل لحیم

یکی از عوامل مهم در کیفیت نهایی لحیم، مواد اولیه استفاده شده در ساخت سیم لحیم است. بخش اصلی بیشتر سیم‌های لحیم از فلز قلع تشکیل شده که وظیفه ایجاد اتصال الکتریکی را بر عهده دارد. در بسیاری از مدل‌ها نیز از سرب، نقره یا مس برای بهبود خواص مکانیکی و تنظیم دمای ذوب استفاده می‌شود.

نوع آلیاژ مستقیماً روی رفتار سیم هنگام ذوب و همچنین ظاهر آن پس از سرد شدن تأثیر می‌گذارد. هر آلیاژ نقطه ذوب و ویژگی‌های خاص خودش را دارد و تعمیرکار باید متناسب با نوع سیم لحیم، دمای هویه را تنظیم کند. استفاده از دمایی که برای آلیاژ موردنظر مناسب نیست، می‌تواند باعث شود قلع به‌خوبی جریان پیدا نکند یا فلاکس بیش از اندازه حرارت ببیند.

وجود فلاکس داخلی نیز اهمیت بسیار زیادی دارد. فلاکس هنگام ذوب شدن، اکسیدهای سطح فلز را کاهش می‌دهد و باعث می‌شود قلع بهتر روی برد و پایه قطعات پخش شود. اگر کیفیت فلاکس پایین باشد یا مقدار آن کافی نباشد، احتمال ایجاد اتصال مات و ضعیف افزایش پیدا می‌کند.

به همین دلیل هنگام خرید سیم لحیم بهتر است علاوه بر برند، به مشخصات سیم لحیم، نوع آلیاژ، قطر، مقدار فلاکس و کاربرد محصول نیز توجه کنید. سیم لحیم مناسب باید متناسب با نوع تعمیرات انتخاب شود و رفتار قابل پیش‌بینی در زمان لحیم‌کاری داشته باشد.

مهم‌ترین دلایل مات شدن محل لحیم که باید بشناسید

مات شدن محل لحیم می‌تواند دلایل مختلفی داشته باشد و در بسیاری از موارد تنها یک عامل باعث ایجاد این مشکل نیست. گاهی ترکیبی از دمای نامناسب، آلودگی سطح، سیم لحیم نامرغوب و تکنیک اشتباه باعث می‌شود سطح اتصال ظاهر نامناسبی پیدا کند.

شناخت این عوامل به تعمیرکار کمک می‌کند به‌جای تعویض بی‌دلیل قطعات یا افزایش بیش از حد دمای هویه، علت واقعی مشکل را پیدا کند.

ایجاد لحیم سرد هنگام لحیم‌کاری

یکی از اصلی‌ترین دلایل مات شدن محل لحیم، ایجاد لحیم سرد است. این مشکل زمانی رخ می‌دهد که قلع پیش از ایجاد اتصال کامل سرد شود یا حرارت به‌اندازه کافی به پایه قطعه و برد منتقل نشود. در این حالت، سطح لحیم معمولاً مات، زبر و گاهی دارای ترک‌های ریز خواهد بود.

در لحیم‌کاری صحیح، هدف فقط ذوب کردن قلع نیست. باید پایه قطعه و پد برد نیز به اندازه کافی گرم شوند تا قلع بتواند روی هر دو سطح به‌خوبی پخش شود. اگر فقط سیم لحیم را با نوک هویه ذوب کنیم و سطح اتصال به اندازه کافی گرم نباشد، ممکن است قلع ظاهراً ذوب شود اما اتصال واقعی و مطمئنی شکل نگیرد.

لحیم سرد علاوه بر ظاهر نامناسب، می‌تواند مقاومت اتصال را افزایش دهد و در طول زمان باعث قطع و وصل شدن مدار شود. این مشکل در بردهایی که تحت لرزش، تغییر دما یا فشار مکانیکی قرار دارند اهمیت بیشتری دارد.

برای جلوگیری از لحیم سرد باید نوک هویه را تمیز نگه داشت، دمای مناسب انتخاب کرد، پایه و پد را هم‌زمان گرم کرد و پس از اضافه کردن قلع، اجازه داد اتصال بدون حرکت سرد شود. استفاده از بهترین سیم لحیم برای تعمیرات نیز می‌تواند روند کار را آسان‌تر کند.

استفاده از سیم لحیم بی‌کیفیت یا نامناسب

یکی دیگر از عوامل مهم، استفاده از سیم لحیمی است که از مواد اولیه نامرغوب تولید شده باشد. سیم لحیم بی‌کیفیت ممکن است به‌صورت یکنواخت ذوب نشود، فلاکس مناسبی نداشته باشد یا پس از سرد شدن، سطحی ناهموار ایجاد کند.

گاهی سیم‌های نامرغوب مقدار فلاکس کافی ندارند و تعمیرکار مجبور می‌شود برای هر اتصال مقدار زیادی فلاکس جداگانه استفاده کند. در چنین شرایطی کنترل فرایند لحیم‌کاری دشوارتر می‌شود و احتمال ایجاد باقی‌مانده فلاکس یا اکسید شدن سطح نیز افزایش پیدا می‌کند.

از طرف دیگر، اگر آلیاژ سیم لحیم با نوع کار سازگار نباشد، ممکن است نقطه ذوب یا رفتار آن هنگام لحیم‌کاری برای کاربرد موردنظر مناسب نباشد. بنابراین انتخاب سیم لحیم تنها بر اساس قیمت کار درستی نیست.

تنظیم نبودن دمای هویه

اگر دمای هویه کمتر از مقدار مناسب باشد، قلع و سطوح موردنظر به‌اندازه کافی گرم نمی‌شوند و اتصال مناسبی شکل نمی‌گیرد. نتیجه این وضعیت می‌تواند یک محل لحیم مات، ناهموار و ضعیف باشد.

از طرف دیگر، افزایش بیش از اندازه دما نیز راه‌حل مناسبی نیست. حرارت بسیار زیاد می‌تواند باعث سوختن فلاکس، اکسید شدن سطح نوک هویه، آسیب دیدن پدهای برد و حتی صدمه به قطعات حساس شود.

بنابراین دمای هویه باید با توجه به نوع سیم لحیم، نوع قطعه و جنس برد تنظیم شود. بهتر است تعمیرکار به‌جای انتخاب یک دمای ثابت برای تمام کارها، شرایط هر پروژه را در نظر بگیرد.

حرکت قطعه قبل از سرد شدن کامل لحیم

گاهی اوقات پس از ذوب شدن قلع، قطعه یا برد کمی جابه‌جا می‌شود. این حرکت باعث می‌شود ساختار اتصال در هنگام انجماد دچار اختلال شود و سطح اتصال ظاهری مات و غیر یکنواخت پیدا کند.

این مشکل به‌خصوص هنگام لحیم‌کاری پایه‌های قطعات، سیم‌ها و کانکتورها بیشتر دیده می‌شود. اگر قطعه در زمان سرد شدن حرکت کند، ممکن است اتصال ظاهراً کامل باشد اما از نظر مکانیکی استحکام کافی نداشته باشد.

برای جلوگیری از این مشکل، بهتر است پس از برداشتن هویه، چند لحظه قطعه را ثابت نگه دارید و اجازه دهید قلع بدون لرزش سرد شود. نباید برای سرعت بخشیدن به کار، بلافاصله اتصال را لمس یا جابه‌جا کنید.

اکسید شدن سطح برد یا پایه قطعات

وجود لایه‌های اکسید روی برد یا پایه قطعات مانع از چسبندگی مناسب قلع می‌شود. در چنین شرایطی حتی اگر از هویه مناسب استفاده کنید، اتصال ایجاد شده کیفیت مطلوبی نخواهد داشت و احتمال مات شدن محل لحیم افزایش پیدا می‌کند.

پایه قطعاتی که مدت زیادی در معرض هوا، رطوبت یا آلودگی قرار داشته‌اند ممکن است اکسید شوند. پدهای برد نیز ممکن است به دلیل نگهداری نامناسب یا تماس با چربی دست و گردوغبار آلوده شوند.

تمیز کردن سطح برد با الکل ایزوپروپیل یا پاک‌کننده‌های مناسب پیش از لحیم‌کاری، یکی از راهکارهای مؤثر برای کاهش آلودگی سطح است. البته باید اطمینان داشت که ماده پاک‌کننده برای نوع برد و قطعات مورد استفاده مناسب باشد.

استفاده نکردن از فلاکس یا فلاکس بی‌کیفیت

فلاکس نقش مهمی در حذف اکسیدها و بهبود جریان قلع دارد. اگر مقدار فلاکس کافی نباشد یا کیفیت آن پایین باشد، قلع به‌درستی روی سطح فلز پخش نمی‌شود و اتصال نهایی ممکن است مات و ضعیف باشد.

یکی از نشانه‌های کمبود فلاکس این است که قلع به‌جای پخش شدن روی پد، به شکل قطره‌ای یا گلوله‌ای باقی می‌ماند. در این وضعیت تعمیرکار ممکن است تصور کند مشکل از دمای هویه است، در حالی که مشکل اصلی می‌تواند خیس‌شوندگی ضعیف سطح باشد.

استفاده از سیم لحیم فلاکس‌دار مناسب می‌تواند این مشکل را کاهش دهد. در صورت نیاز نیز می‌توان از فلاکس جداگانه استفاده کرد، اما مقدار و نوع آن باید متناسب با کار انتخاب شود.

کثیف یا اکسید بودن نوک هویه

نوک هویه مستقیماً با قلع و سطح اتصال در تماس است؛ بنابراین وضعیت آن تأثیر زیادی بر انتقال حرارت دارد. اگر نوک هویه اکسید شده، بسیار کثیف یا پوشیده از بقایای سوخته فلاکس باشد، انتقال حرارت به‌خوبی انجام نمی‌شود.

نوک هویه سالم باید بتواند مقدار مناسبی از قلع را روی سطح خود نگه دارد. اگر قلع روی نوک هویه جمع نمی‌شود و به شکل قطره‌ای از آن جدا می‌شود، ممکن است سطح نوک اکسید شده باشد.

تمیز کردن صحیح نوک هویه و استفاده از روش نگهداری مناسب باعث افزایش طول عمر آن و بهبود کیفیت لحیم‌کاری می‌شود. همچنین نباید نوک هویه را بیش از اندازه در دمای بالا و بدون استفاده رها کرد.

استفاده بیش از حد از حرارت

برخی افراد زمانی که قلع به‌راحتی روی برد پخش نمی‌شود، دمای هویه را افزایش می‌دهند و مدت بیشتری نوک هویه را روی محل اتصال نگه می‌دارند. این روش همیشه مشکل را حل نمی‌کند و حتی می‌تواند وضعیت را بدتر کند.

حرارت زیاد ممکن است فلاکس را بسوزاند، سطح فلز را اکسید کند و به پد برد آسیب برساند. در بردهای چندلایه یا بردهایی با مسیرهای ظریف، حرارت طولانی حتی می‌تواند باعث جدا شدن پد از سطح برد شود.

بنابراین به‌جای افزایش بی‌دلیل حرارت، بهتر است ابتدا تمیزی نوک هویه، کیفیت سیم لحیم، وجود فلاکس و نحوه انتقال حرارت بررسی شود.

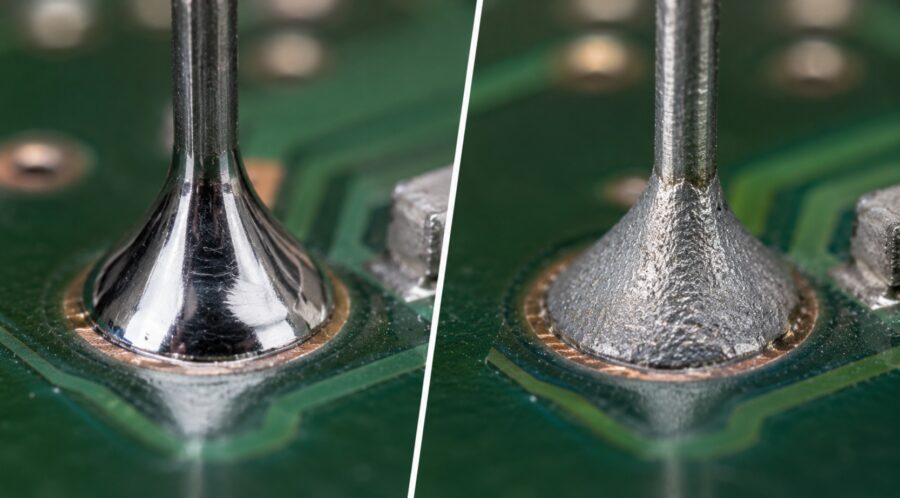

تفاوت لحیم براق و لحیم مات؛ چگونه کیفیت اتصال را تشخیص دهیم؟

در بسیاری از آلیاژهای رایج، اتصال براق می‌تواند نشانه انتقال مناسب حرارت و تشکیل صحیح اتصال باشد. این نوع لحیم معمولاً سطحی صاف و یکنواخت دارد و قلع به‌خوبی روی پایه قطعه و پد برد پخش شده است.

در مقابل، لحیم مات ممکن است نشانه لحیم سرد، آلودگی سطح یا کیفیت پایین سیم لحیم باشد. بااین‌حال نباید صرفاً بر اساس رنگ سطح درباره کیفیت اتصال تصمیم گرفت.

یکی از مهم‌ترین تفاوت‌ها، شکل اتصال است. یک اتصال مناسب معمولاً به‌صورت یک توده کنترل‌شده روی محل اتصال قرار گرفته و بین قلع، پایه قطعه و پد برد ارتباط مناسبی ایجاد شده است. اگر قلع به شکل توپ جداگانه باقی مانده باشد، یا فقط به پایه قطعه چسبیده باشد و با پد برد تماس مناسبی نداشته باشد، اتصال قابل اعتماد نیست.

همچنین باید به وجود ترک توجه کرد. ترک‌های اطراف محل لحیم ممکن است بر اثر فشار مکانیکی، تغییرات دما یا لحیم‌کاری نامناسب ایجاد شوند. در چنین مواردی بهتر است اتصال دوباره گرم و در صورت نیاز با مقدار مناسبی سیم لحیم اصلاح شود.

آیا هر لحیم مات الزاماً خراب است؟

خیر. این یکی از مهم‌ترین نکاتی است که باید در بررسی علت مات شدن محل لحیم در نظر گرفت. نوع آلیاژ سیم لحیم می‌تواند ظاهر نهایی اتصال را تغییر دهد. بسیاری از آلیاژهای بدون سرب، حتی در شرایط کاملاً صحیح، ظاهری نسبتاً مات دارند.

بنابراین اگر سیم لحیم استاندارد باشد، دمای هویه مناسب انتخاب شده باشد، پایه و پد به‌خوبی خیس شده باشند و اتصال از نظر مکانیکی و الکتریکی سالم باشد، مات بودن سطح به‌تنهایی دلیل کافی برای مردود دانستن اتصال نیست.

در تعمیرات حرفه‌ای بهتر است به جای استفاده از معیار «براق بودن مساوی سالم و مات بودن مساوی خراب»، مجموعه‌ای از نشانه‌ها بررسی شود. این رویکرد باعث می‌شود تشخیص دقیق‌تری داشته باشید.

چگونه از مات شدن محل لحیم جلوگیری کنیم؟

برای جلوگیری از این مشکل، ابتدا باید برد و پایه قطعات را کاملاً تمیز کنید. سپس از هویه‌ای با توان و دمای مناسب استفاده کرده و اجازه دهید قلع به‌طور کامل ذوب شود. استفاده از فلاکس باکیفیت نیز باعث می‌شود قلع بهتر روی سطح فلز جریان پیدا کند و اتصال یکنواخت‌تری ایجاد شود.

یکی از نکات مهم این است که نوک هویه باید تمیز و آماده انتقال حرارت باشد. قبل از شروع کار، بررسی وضعیت نوک هویه می‌تواند از بسیاری از مشکلات جلوگیری کند. همچنین بهتر است مقدار مناسبی قلع روی نوک هویه قرار گیرد تا انتقال حرارت بهتر انجام شود.

هنگام اضافه کردن سیم لحیم نیز بهتر است قلع مستقیماً در محل اتصال مناسب وارد شود، نه اینکه تمام سیم روی نوک هویه ذوب شود و سپس به برد منتقل گردد. در روش صحیح، حرارت باید به قطعات و پد منتقل شود و سیم لحیم در نقطه مناسب تغذیه شود تا قلع روی سطح جریان پیدا کند.

همچنین توصیه می‌شود هنگام خرید سیم لحیم آساهی با بهترین قیمت محصولی استاندارد با فلاکس داخلی مناسب و آلیاژ باکیفیت انتخاب کنید. این کار علاوه بر افزایش کیفیت اتصال، احتمال ایجاد لحیم سرد و مات شدن محل لحیم را نیز کاهش می‌دهد.

مراحل صحیح ایجاد یک اتصال لحیم باکیفیت

برای داشتن یک اتصال مناسب، بهتر است فرایند لحیم‌کاری مرحله‌به‌مرحله انجام شود. در مرحله اول باید سطح برد و پایه قطعه بررسی شود. اگر سطح کثیف یا اکسیدشده است، باید با روش مناسب تمیز شود.

در مرحله دوم، نوک هویه را بررسی کنید. نوک اکسیدشده یا آلوده باید تمیز شود. دمای هویه نیز باید متناسب با نوع سیم لحیم و قطعه انتخاب شود.

در مرحله سوم، نوک هویه را به محل اتصال نزدیک کنید تا پد و پایه به اندازه کافی گرم شوند. سپس سیم لحیم را به محل اتصال برسانید. در صورت مناسب بودن شرایط، قلع باید سریع و یکنواخت ذوب شده و روی سطح پخش شود.

در مرحله چهارم، مقدار مناسب سیم لحیم را اضافه کنید. استفاده بیش از حد از قلع لزوماً به معنای کیفیت بالاتر نیست. اتصال باید به‌اندازه‌ای قلع داشته باشد که پایه و پد را به‌خوبی پوشش دهد.

در مرحله آخر، هویه را بردارید و اجازه دهید اتصال بدون حرکت سرد شود. لمس یا حرکت دادن قطعه در این مرحله می‌تواند باعث ایجاد اتصال ضعیف یا ظاهر نامناسب شود.

بهترین سیم لحیم برای تعمیرات و جلوگیری از ایجاد لحیم سرد

اگر به دنبال اتصالاتی تمیز، مقاوم و بادوام هستید، انتخاب بهترین سیم لحیم برای تعمیرات اهمیت زیادی دارد. یک سیم لحیم استاندارد باید دارای قطر یکنواخت، آلیاژ مناسب، فلاکس باکیفیت و دمای ذوب کنترل‌شده باشد.

چنین محصولی باعث می‌شود قلع به‌راحتی روی برد جریان پیدا کند، اتصال یکنواخت‌تری ایجاد شود و احتمال بروز مشکلاتی مانند لحیم سرد، ترک‌خوردگی یا مات شدن غیرطبیعی سطح لحیم کاهش یابد.

برای تعمیرکارانی که روزانه تعداد زیادی برد تعمیر می‌کنند، کیفیت سیم لحیم اهمیت بیشتری دارد؛ زیرا کوچک‌ترین مشکل در مواد مصرفی می‌تواند در تعداد زیادی اتصال تکرار شود. سیم لحیم مناسب علاوه بر بهبود نتیجه، سرعت کار را نیز افزایش می‌دهد.

در تعمیرات قطعات SMD نیز انتخاب قطر مناسب اهمیت زیادی دارد. سیم بسیار ضخیم ممکن است مقدار زیادی قلع وارد محل اتصال کند و احتمال اتصال کوتاه بین پایه‌ها را افزایش دهد. از طرف دیگر، سیم بیش از حد نازک برای اتصالات بزرگ مناسب نیست و ممکن است زمان بیشتری برای ایجاد اتصال نیاز داشته باشد.

راهنمای خرید سیم لحیم برای ایجاد اتصالات براق و باکیفیت

پیش از خرید سیم لحیم بهتر است نوع برد، نوع قطعات و کاربرد موردنظر خود را مشخص کنید. برای تعمیرات بردهای ظریف و قطعات SMD معمولاً استفاده از سیم لحیم نازک با فلاکس داخلی باکیفیت توصیه می‌شود.

برای کارهای عمومی تعمیرات الکترونیکی نیز می‌توان از سیم لحیم با قطر متوسط استفاده کرد. نکته مهم این است که محصول با نیاز شما هماهنگ باشد و مشخصات فنی آن به‌طور شفاف اعلام شده باشد.

همچنین بررسی مشخصات سیم لحیم آساهی 250 گرمی ضخامت 1 مانند نوع آلیاژ، قطر، کیفیت فلاکس، برند سازنده و استانداردهای تولید، به شما کمک می‌کند محصولی متناسب با نیاز خود انتخاب کنید و کیفیت لحیم‌کاری را بهبود ببخشید.

هنگام خرید بهتر است به وزن محصول نیز توجه کنید. مقدار سیم لحیم موردنیاز یک تعمیرکار حرفه‌ای با فردی که گاهی یک برد را تعمیر می‌کند متفاوت است. انتخاب وزن مناسب باعث می‌شود هم هزینه خرید کنترل شود و هم سیم لحیم برای مدت مناسبی در دسترس باشد.

اشتباهات رایج هنگام لحیم‌کاری که باعث مات شدن محل لحیم می‌شوند

یکی از اشتباهات رایج، استفاده از هویه با دمای نامناسب است. برخی افراد تصور می‌کنند هرچه دمای هویه بالاتر باشد، کار سریع‌تر و بهتر انجام می‌شود؛ درحالی‌که دمای بیش از حد می‌تواند نتیجه معکوس داشته باشد.

اشتباه دیگر، لحیم‌کاری روی سطح کثیف است. چربی، گردوغبار، اکسید و بقایای مواد قبلی می‌توانند مانع خیس‌شوندگی مناسب شوند. به همین دلیل تمیزکاری قبل از لحیم‌کاری اهمیت زیادی دارد.

برخی افراد نیز مقدار بسیار زیادی سیم لحیم اضافه می‌کنند. این کار نه‌تنها ظاهر اتصال را بهتر نمی‌کند، بلکه ممکن است باعث ایجاد پل قلع بین پایه‌های مجاور و حتی اتصال کوتاه شود.

اشتباه رایج دیگر، حرکت دادن قطعه بلافاصله پس از برداشتن هویه است. قلع در این مرحله هنوز در حال سرد شدن است و کوچک‌ترین حرکت می‌تواند کیفیت اتصال را کاهش دهد.

استفاده از سیم لحیم قدیمی، اکسیدشده یا نگهداری‌شده در شرایط نامناسب نیز می‌تواند نتیجه کار را تحت تأثیر قرار دهد. سیم لحیم باید در شرایط مناسب نگهداری شود تا آلودگی و اکسید شدن آن به حداقل برسد.

آیا نوع برد در کیفیت لحیم‌کاری تأثیر دارد؟

بله. نوع برد، ضخامت مسیرها، جنس پدها و حتی اندازه سطح مسی می‌تواند بر نحوه انتقال حرارت تأثیر بگذارد. بردهایی که سطح مسی وسیعی دارند، گرما را سریع‌تر از محل اتصال دور می‌کنند و ممکن است برای رسیدن به دمای مناسب به انرژی بیشتری نیاز داشته باشند.

در چنین شرایطی اگر تعمیرکار فقط سیم لحیم را گرم کند، ممکن است قلع ذوب شود اما پد و پایه قطعه به اندازه کافی گرم نشده باشند. این وضعیت یکی از زمینه‌های ایجاد اتصال ضعیف است.

به همین دلیل هنگام تعمیر بردهای مختلف، نباید انتظار داشت یک تنظیم ثابت هویه برای همه اتصالات مناسب باشد. تجربه تعمیرکار و شناخت ساختار برد نقش مهمی در انتخاب روش صحیح دارد.

آیا مات شدن محل لحیم می‌تواند به دلیل سرد شدن سریع باشد؟

نحوه سرد شدن اتصال نیز روی ساختار نهایی لحیم اثر دارد. اگر اتصال پس از لحیم‌کاری در معرض حرکت یا شرایط نامناسب قرار بگیرد، ممکن است سطح آن غیر یکنواخت شود.

بااین‌حال نباید برای سرد کردن لحیم از روش‌های شدید و غیرضروری استفاده کرد. هدف اصلی این است که اتصال پس از برداشتن هویه بدون حرکت و در شرایط عادی سرد شود.

در کارهای حساس، ثبات قطعه هنگام سرد شدن اهمیت بیشتری دارد. استفاده از گیره یا ابزار نگهدارنده مناسب می‌تواند به جلوگیری از حرکت قطعات کمک کند.

ارتباط بین دمای هویه و کیفیت فلاکس

فلاکس برای عملکرد صحیح به شرایط حرارتی مناسب نیاز دارد. اگر حرارت کافی نباشد، فعال شدن فلاکس به‌درستی انجام نمی‌شود و اکسیدهای سطحی به‌خوبی کنار نمی‌روند.

اگر حرارت بیش از اندازه باشد، ممکن است فلاکس سریع‌تر از زمان لازم بسوزد و پیش از آنکه اتصال به‌درستی شکل بگیرد، اثر مفید خود را از دست بدهد.

بنابراین دمای مناسب فقط برای ذوب شدن قلع اهمیت ندارد؛ بلکه برای عملکرد صحیح فلاکس نیز مهم است. این موضوع نشان می‌دهد چرا افزایش ساده دمای هویه نمی‌تواند راه‌حل همه مشکلات لحیم‌کاری باشد.

نقش تمیزی در جلوگیری از لحیم مات

تمیزی یکی از ساده‌ترین اما مهم‌ترین اصول لحیم‌کاری است. حتی بهترین سیم لحیم و هویه نیز نمی‌توانند روی سطحی که به‌شدت آلوده یا اکسیدشده است، بهترین اتصال ممکن را ایجاد کنند.

چربی ناشی از تماس دست، گردوغبار، بقایای فلاکس قبلی و اکسیدهای فلزی می‌توانند رفتار قلع را تغییر دهند. در چنین شرایطی قلع ممکن است به‌جای پخش شدن، به شکل قطره‌ای جمع شود.

تمیز کردن سطح پیش از شروع کار و در صورت نیاز پاک کردن باقی‌مانده مواد پس از پایان لحیم‌کاری، به افزایش کیفیت ظاهری و عملکردی برد کمک می‌کند.

آیا استفاده از سیم لحیم فلاکس‌دار بهتر است؟

برای بسیاری از تعمیرات الکترونیکی، سیم لحیم فلاکس‌دار انتخابی کاربردی و راحت است؛ زیرا فلاکس درون سیم قرار گرفته و هم‌زمان با ذوب قلع آزاد می‌شود.

این ویژگی باعث می‌شود تعمیرکار کنترل بیشتری روی میزان مواد داشته باشد و در بسیاری از اتصالات نیاز به افزودن فلاکس جداگانه کاهش پیدا کند. البته کیفیت فلاکس داخلی اهمیت زیادی دارد و صرفاً فلاکس‌دار بودن یک محصول به معنی مناسب بودن آن نیست.

نوع فلاکس نیز باید با کاربرد موردنظر سازگار باشد. برخی فلاکس‌ها نیازمند پاک‌سازی پس از لحیم‌کاری هستند، درحالی‌که برخی دیگر برای کاربردهای خاص طراحی شده‌اند. بنابراین بهتر است مشخصات محصول را قبل از استفاده بررسی کنید.

چگونه یک لحیم مات را بررسی و در صورت نیاز اصلاح کنیم؟

اگر با یک اتصال مات مواجه شدید، ابتدا ظاهر آن را بررسی کنید. آیا قلع روی پایه و پد به‌خوبی پخش شده است؟ آیا اتصال ترک دارد؟ آیا پایه قطعه حرکت می‌کند؟ آیا اطراف اتصال آثار سوختگی یا آلودگی دیده می‌شود؟

اگر اتصال از نظر مکانیکی مشکوک باشد، بهتر است آن را دوباره بررسی کنید. در صورت نیاز می‌توان محل اتصال را با حرارت مناسب مجدداً گرم کرد و مقدار کمی سیم لحیم جدید اضافه کرد.

در این مرحله نباید مقدار زیادی قلع اضافه شود. هدف، ایجاد اتصال صحیح بین پد و پایه است، نه پوشاندن کامل محل با یک حجم زیاد از قلع.

اگر پس از اصلاح، قلع همچنان روی سطح پخش نمی‌شود، بهتر است علت اصلی را بررسی کنید. ممکن است سطح اکسید شده باشد، نوک هویه مشکل داشته باشد یا سیم لحیم کیفیت مناسبی نداشته باشد.

چه زمانی مات بودن لحیم طبیعی است؟

اگر از یک آلیاژ بدون سرب استفاده می‌کنید، احتمال دارد محل اتصال پس از سرد شدن براقیت کمتری داشته باشد. در این حالت مات بودن به‌تنهایی نشانه خرابی نیست.

همچنین برخی ترکیبات آلیاژی ظاهر خاصی ایجاد می‌کنند. بنابراین قبل از قضاوت باید مشخصات سیم لحیم مورد استفاده را بدانید.

اگر اتصال صاف، یکنواخت، محکم و از نظر الکتریکی سالم است، صرفاً مات بودن سطح نباید باعث نگرانی شود. در مقابل، اگر ظاهر مات همراه با علائم دیگری مانند ترک، جدا شدن، حرکت پایه یا قطع و وصل مدار باشد، بررسی بیشتر ضروری است.

تجربه یک کاربر از خرید سیم لحیم

یکی از کاربران که در زمینه تعمیر بردهای الکترونیکی فعالیت می‌کند، تجربه خود را این‌گونه بیان می‌کند:

«مدتی بود بیشتر اتصالاتی که ایجاد می‌کردم بعد از سرد شدن ظاهری مات داشتند و تصور می‌کردم مشکل از هویه است. بعد از مطالعه درباره علت مات شدن محل لحیم، متوجه شدم سیم لحیمی که استفاده می‌کردم کیفیت مناسبی نداشت و فلاکس آن نیز بسیار ضعیف بود. تصمیم گرفتم یک سیم لحیم استاندارد با فلاکس داخلی تهیه کنم.»

او ادامه می‌دهد:

«بعد از استفاده از محصول جدید، تفاوت کاملاً محسوس بود. قلع راحت‌تر ذوب می‌شد، روی برد بهتر پخش می‌شد و بیشتر اتصالات ظاهری صاف و براق پیدا کردند. علاوه بر این، سرعت کارم هم بیشتر شد و دیگر با مشکل لحیم سرد یا جدا شدن اتصالات مواجه نشدم.»

این کاربر معتقد است هنگام خرید سیم لحیم نباید فقط به قیمت توجه کرد، بلکه کیفیت ساخت، نوع آلیاژ، فلاکس و مشخصات سیم لحیم نقش بسیار مهم‌تری در نتیجه نهایی دارند. او از خرید خود کاملاً رضایت دارد و اکنون برای تمام پروژه‌های تعمیرات الکترونیکی از همان سیم لحیم استفاده می‌کند.

جمع‌بندی؛ برای جلوگیری از مات شدن محل لحیم چه کار کنیم؟

علت مات شدن محل لحیم همیشه یکسان نیست و برای پیدا کردن دلیل واقعی باید مجموعه‌ای از عوامل بررسی شود. لحیم سرد، استفاده از سیم لحیم نامرغوب، دمای نامناسب هویه، کثیف بودن سطح برد، اکسید شدن پایه قطعات، کیفیت پایین فلاکس و حرکت قطعه هنگام سرد شدن از مهم‌ترین عواملی هستند که می‌توانند ظاهر محل لحیم را تغییر دهند.

بااین‌حال، نباید هر اتصال مات را خراب در نظر گرفت. نوع آلیاژ، به‌خصوص در سیم‌های لحیم بدون سرب، می‌تواند باعث شود سطح اتصال نسبت به لحیم‌های سرب‌دار براقیت کمتری داشته باشد. بنابراین برای تشخیص کیفیت واقعی اتصال باید علاوه بر ظاهر، به نحوه پخش شدن قلع، استحکام مکانیکی، نبود ترک و عملکرد الکتریکی مدار نیز توجه کرد.

انتخاب سیم لحیم استاندارد یکی از مهم‌ترین قدم‌ها برای رسیدن به نتیجه مناسب است. محصولی که آلیاژ باکیفیت، قطر مناسب و فلاکس داخلی مؤثر داشته باشد، روند لحیم‌کاری را ساده‌تر می‌کند و احتمال ایجاد مشکلاتی مانند لحیم سرد و پخش نشدن صحیح قلع را کاهش می‌دهد.

از طرف دیگر، حتی بهترین سیم لحیم نیز در صورت استفاده از هویه نامناسب یا تکنیک اشتباه نمی‌تواند نتیجه مطلوبی ایجاد کند. تمیز نگه داشتن نوک هویه، تنظیم دمای مناسب، تمیز کردن برد، گرم کردن صحیح پایه و پد و ثابت نگه داشتن قطعه تا زمان سرد شدن کامل، همگی بخش‌های مهم یک لحیم‌کاری حرفه‌ای هستند.

اگر به‌صورت منظم با بردهای الکترونیکی کار می‌کنید، بهتر است برای انتخاب سیم لحیم فقط به قیمت توجه نکنید. کیفیت آلیاژ، نوع فلاکس، قطر سیم، کاربرد محصول و سازگاری آن با نوع تعمیرات اهمیت بسیار بیشتری دارد. انتخاب درست مواد مصرفی در بلندمدت باعث افزایش سرعت کار، کاهش خطا و ایجاد اتصالات مطمئن‌تر می‌شود.

در نهایت، یک اتصال باکیفیت نتیجه همکاری چند عامل است: سیم لحیم مناسب، فلاکس باکیفیت، هویه سالم، دمای صحیح، سطح تمیز و تکنیک درست لحیم‌کاری. اگر این موارد به‌درستی رعایت شوند، احتمال ایجاد اتصال ضعیف و مات کاهش پیدا می‌کند و کیفیت نهایی تعمیرات الکترونیکی نیز به شکل قابل‌توجهی افزایش خواهد یافت.
